7. Sınıf Fen Bilimleri 7. Ünite - Elektrik Devreleri - Test Aktivite

7. Sınıf Fen Bilimleri 7. Ünite - Elektrik Devreleri

Başlamak İçin Adınızı Yazınız.

1 / 22

1. Devre ile ilgili ifadelerden hangisi yanlıştır?

Devreye bir adet pil bağlıdır.

Oklar elektrik akımının yönünü gösterir.

Ampermetre devreye paralel bağlanmıştır.

Voltmetre V ile gösterilmiştir.

2 / 22

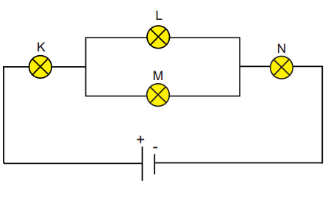

2. Devre ile ilgili hangi ifade yanlıştır?

L ve M ampullerinin parlaklığı aynıdır.

L ve M ampulleri birbirine paralel bağlıdır.

Tüm ampuller aynı parlaklıkta yanar

K ve N ampulleri birbirine seri bağlıdır.

3 / 22

3. K, L ve M ampullerinin dirençleri arasındaki ilişki nasıldır?

L > M = K

K = L = M

K > L > M

M > K > L

4 / 22

4. Hangisi yapılırsa ampulün ışık vermesi sağlanabilir?

Ampermetre ile voltmetrenin yeri değiştirilirse

Devreye özdeş bir pil daha eklenirse

Devreye bir ampül daha eklenirse

Pil ile ampülün yeri değiştirilirse

5 / 22

5. Verilen elektrik devresindeki ampullerden hangileri paralel kollardadır?

IV ve V

II ve III

I ve V

I ve III

6 / 22

6. Özdeş ampullerle kurulan elektrik devresi ile ilgili hangi ifade yanlıştır?

S ampulü patlarsa tüm ampuller söner.

T ampulü patlarsa diğer ampuller sönmez

Y ampulü patlarsa tüm ampuller söner.

Z ampulü patlarsa T ampulü de söner.

7 / 22

7. Verilen devre ile ilgili hangi ifade yanlıştır?

A ile gösterilen devre elemanı akımı ölçmektedir.

Lambanın yanması üzerinden geçen akım ile ilgilidir.

Devredeki elektron akışı 1 yönündedir

Devredeki elektrik akımının yönü 1 ile gösterilir.

8 / 22

8. Ampermetre ve voltmetre ile ilgili aşağıdakilerden hangisi yanlıştır?

Bir devrede ampermetre ve voltmetre birlikte kullanılamaz

Voltmetre devrenin gerilimini ölçer.

Ampermetre devreye seri, voltmetre ise paralel bağlanır.

Ampermetre devreden geçen akımı ölçer.

9 / 22

9. Aşağıdaki ifadelerden hangisi yanlıştır?

Ampermetre devreden geçen akımı ölçer ve devreye seri bağlanır.

Paralel bağlı ampullerden biri bozulursa diğerleride ışık vermez

Seri bağlı ampullerin üzerinden geçen akım miktarları birbirine eşittir.

Bir devre elemanın uçları arasındaki gerilim voltmetre ile ölçülür.

10 / 22

10. Devre ile ilgili hangi ifade doğrudur?

Tüm ampul paralel bağlıdır

İki ampul paralel bağlıdır

Tüm ampuller farklı şiddette yanar.

Tüm ampul seri bağlıdır

11 / 22

11. Verilen elektrik devresinde 1 ve 2 numaralara gelecek olan ölçüm aleti nedir?

1-Ampermetre 2-Voltmetre

1-Ampermetre 2-Ampermetre

1-Voltmetre 2-Voltmetre

12 / 22

12. Hangisi elektrik devresinde enerji kaynağı olarak kullanılır?

Ampul

Ampermetre

Voltmetre

Pil

13 / 22

13. Devreye, ampullerle aynı şekilde bağlanmış bir ampul daha eklenirse parlaklıklar nasıl değişir?

Artar

Değişmez

Azalır

Ampuller söner

14 / 22

14. Voltmetre ile ilgili hangi ifade yanlıştır?

Gerilim şiddetini ölçer.

Devreye seri bağlanır.

Ölçülen değerin birimi volttur

Arıza yaptığında devre akımı kesilmez

15 / 22

15. Verilen devreleri bağlanma şekillerine göre gruplandırınız.

K-Seri L-Seri

K-Paralel L-Paralel

K-Paralel L-Seri

K-Seri L-Paralel

16 / 22

16. İki ampul paralel bağlanırsa hangi ifade doğru olur?

Ampullerin parlaklıkları azalır

Pil ömrü artar

Pil ömrü değişmez

Ampullerin parlaklıkları artar

17 / 22

17. K ampullerinin direnci aşağıdakilerden hangisidir?

3

6

1

12

18 / 22

18. Aşağıdaki ifadelerden hangisi yanlıştır?

Bütün devre elemanlarının bir direnci vardır.

Elektrik devrelerinde akım ölçen araçlara ampermetre denir.

Ampuller devreye her zaman seri bağlanır.

Pilin iki ucu arasındaki potansiyel farka elektrik akımı denir.

19 / 22

19. Devreye, ampullerle aynı şekilde bağlanmış bir ampul daha eklenirse parlaklıklar nasıl değişir?

Değişmez

Azalır

Ampuller söner

Artar

20 / 22

20. K ampulünün parlaklığı aşağıdakilerin hangisi yapılırsa değişmez?

Devreye seri bağlı bir ampul eklenirse

Pillerden birisi çıkarılırsa

Devreye bir tane daha pil eklenirse

Devreye paralel bağlı bir ampul eklenirse

21 / 22

21. Aşağıdaki ifadelerden hangisi yanlıştır?

Akım şiddetinin birimi amperdir.

Bir devreden geçen akım şiddeti ampermetre ile ölçülür.

Ampermetre devreye paralel olarak bağlanır.

Ampermetrenin iç direnci çok küçüktür.

22 / 22

22. Paralel bağlı devrelerin özellikleriyle ilgili hangi ifade yanlıştır?

Ev cihazları birbirine paralel bağlıdır.

Ampullerden biri patlarsa diğerleri yanmaya devam eder.

Pilin ömrü uzundur.

Devreye ampul eklemek ampul parlaklığını etkilemez.
